PLC怎样通过驱动器控制步进电机的运转

大家好！我是电工培训专业培训教育机构智通课程顾问王老师，今天给大家分享：PLC怎样通过驱动器控制步进电机的运转  电工考证培训  东莞PLC编程培训

PLC作为一种工业控制计算机，具有模块化结构、配置灵活、高速的处理速度、精确的数据处理能力、PLC对步进电机也具有良好的控制能力，利用其高速脉冲输出功能或运动控制功能，即可实现对步进电机的控制。

对于那些在运行过程中移动距离和速度均确定的具体设备，山社电机工程师认为采用PLC通过步进电机驱动器来控制步进电机的运转是一种理想的技术方案。

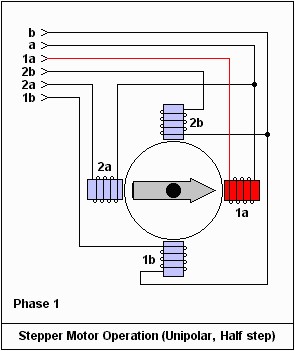

步进电机的特点：

(1)步进电机的角位移与输入脉冲数严格成正比，电机运转一周后没有累积误差，具有良好的跟随性。

(2)由步进电机与驱动器电路组成的开环数字控制系统，既非常简单、廉价，又非常可靠。同时，它也可以与角度反馈环节组成高性能的闭环数字控制系统。

(3)步进电机的动态响应快，易于启停、正反转及变速。

(4)速度可在相当宽的范围内平滑调节，低速下仍能保证获得大转矩。

(5)步进电机只能通过脉冲电源供电才能运行，它不能直接使用交流电源和直流电源。

电工考证培训  东莞PLC编程培训    步进电机能响应而不失步的最高步进频率称为“启动频率”;与此类似，“停止频率”是指系统控制信号突然关断，步进电机不冲过目标位置的最高步进频率。而电机的启动频率、停止频率和输出转矩都要和负载的转动惯量相适应。有了这些数据，就能有效地对步进电机进行变速控制。

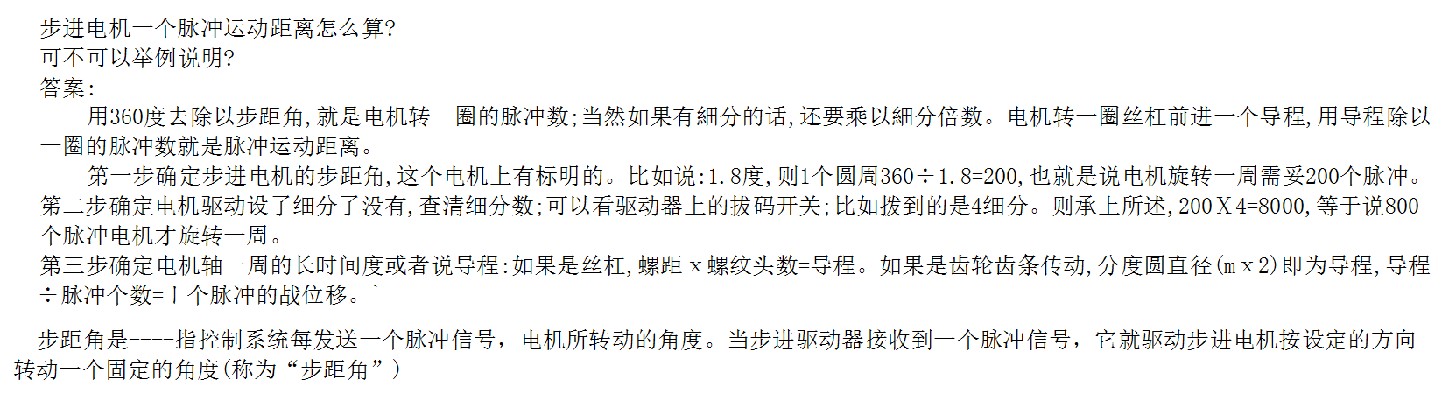

电工考证培训  东莞PLC编程培训     采用PLC控制步进电机，应根据下式计算系统的脉冲当量、脉冲频率上限和最大脉冲数量，进而选择PLC及其相应的功能模块。根据脉冲频率可以确定PLC高速脉冲输出时需要的频率，根据脉冲数量可以确定PLC的位宽。脉冲当量=(步进电机步距角×螺距)/(360×传动速比);脉冲频率上限=(移动速度×步进电机细分数)/脉冲当量;最大脉冲数量=(移动距离×步进电机细分数)/脉冲当量。

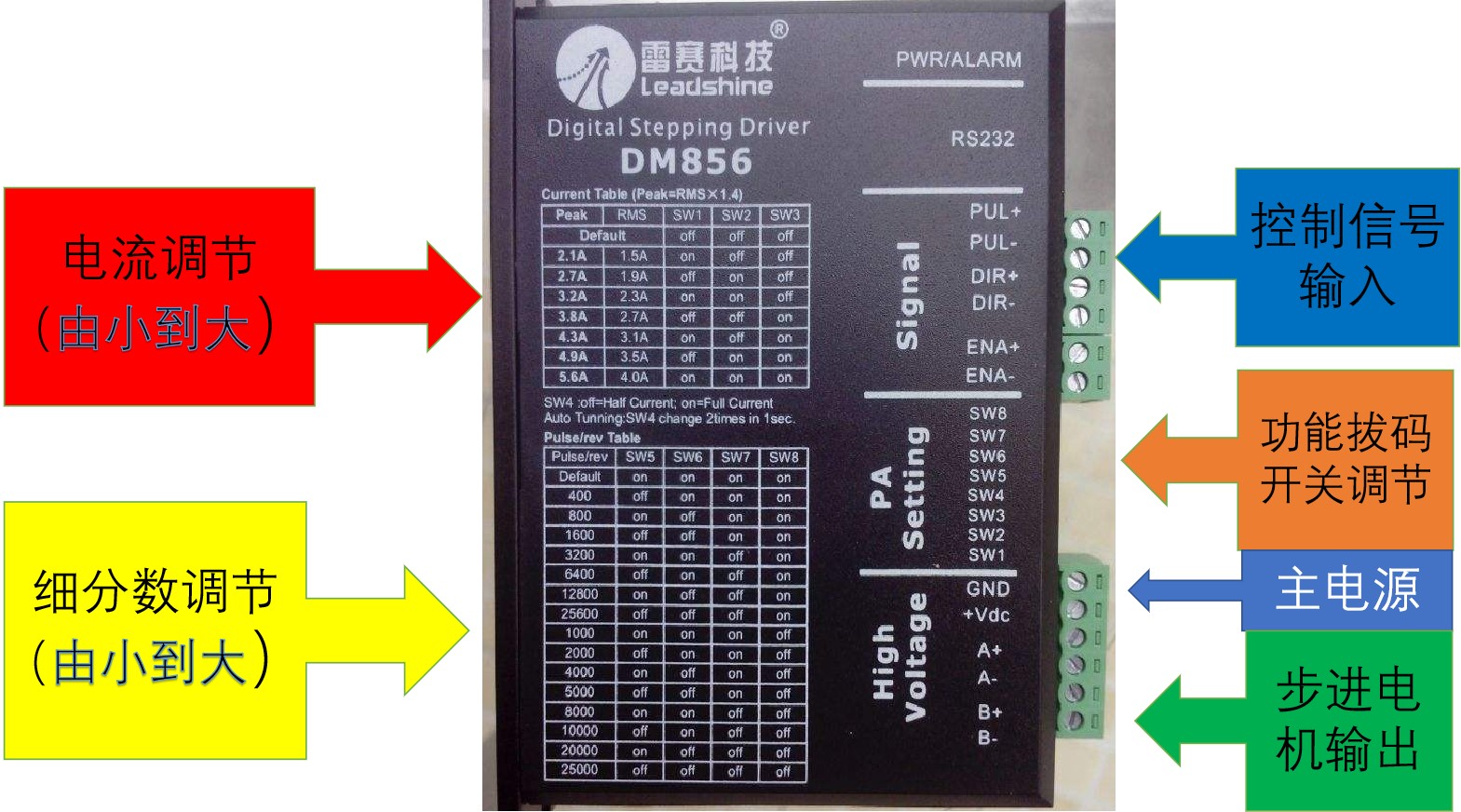

电工考证培训  东莞PLC编程培训     采用PLC通过步进驱动器来控制步进电机的运转，从而达到了PLC在步进电动控制中应用更加广泛。例如，在对单双轴运动的控制过程中，在控制面板上设定移动距离、速度和方向等参数。PLC读入这些设定值后，通过运算产生脉冲、方向信号，控制步进电动机驱动，达到对距离、速度、方向控制的目的。并通过实测证明系统运行结果具有可靠性、可行性、有效性。

以上就关于步进电机的知识点以及使用PLC控制步进电机运转的方法！想要了解学习更多电工，电气自动化知识，想要拿高工资，想要提升自己，大朗智通培训学校欢迎你！电工考证培训  东莞PLC编程培训 ！
