限位开关、光电开关和接近开关怎么应用？

大家好！我是电工培训专业培训教育机构智通课程顾问王老师，今天给大家分享：限位开关、光电开关和接近开关怎么应用？电工考证培训  东莞PLC编程培训

在工厂的实际应用中很多人分不清限位开关，光电开关和接近开关的区别，今天普及一下。电工考证培训  东莞PLC编程培训

首先限位开关、接近开关和光电开关是三种原理不同的传感器，但作用一样，都是检测位置用的。

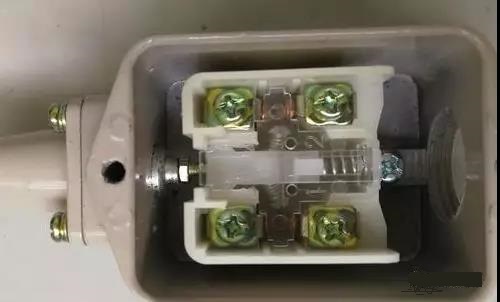

限位开关：也可以叫行程开关；可以安装在相对静止的物体(如固定架、门框等，简称静物)上或者运动的物体（如行车、门等）上。当物体接近静物时，开关的连杆驱动开关的接点引起闭合的接点分断或者断开的接点闭合。

由开关接点开、合状态的改变去控制电路和机构的动作。限位开关也可分为旋转限位开关及直行限位开关。限位开关的内部主要是机械触点，触点可以是常开，也可以是常闭。该触点无源，所以不分NPN和PNP，进线是24V，出线也是24V；因此不挑剔PLC。电工考证培训  东莞PLC编程培训

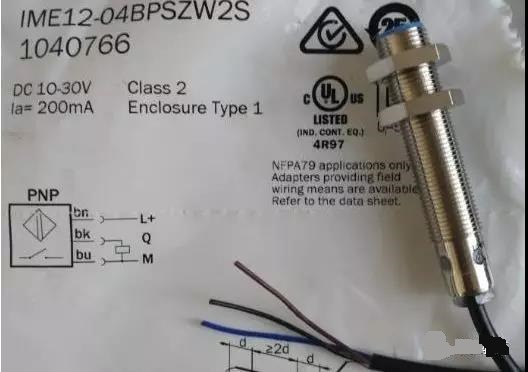

接近开关：一种无需与运动部件进行机械直接接触而可以操作的检测位置的传感器，接近开关又称无触点行程开关，它可以完成行程控制和限位保护等。

该传感器无需与检测物质接触，但是检测物质的材质需要是金属，因为无需与检测接触，因此它的特点是工作可靠、寿命长、功耗低、复定位精度高、操作频率高以及适应恶劣的工作环境等。接近开关分为PNP和NPN两种，因此在选择传感器时需要确认好PLC的接法。

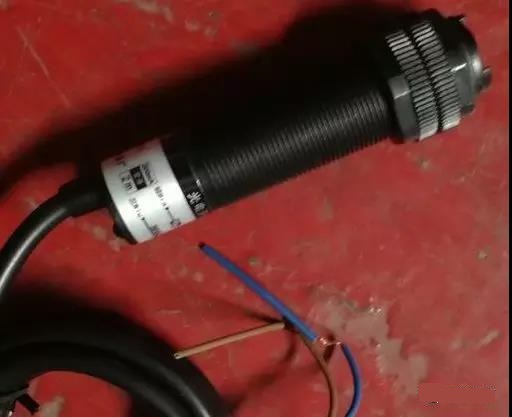

光电开关；它是利用被检测物对光束的遮挡或反射，由同步回路接通电路，从而检测物体的有无。物体不限于金属，所有能反射光线（或者对光线有遮挡作用）的物体均可以被检测。电工考证培训  东莞PLC编程培训

光电开关有漫反射型，对射型等等，漫反射只需要一个传感器即可完成发射接收，而对射型需要两个传感器，一个发射一个接收。

光电开关也有NPN和PNP型号，但除此之外光电开关也有干结点的，即可以接任意一种PLC。

限位开关、光电开关和接近开关的区别：

一、外形

限位开关一般是由一个明显的动作部位，而且该部位可以来回运动，运动角度不同，有的可以180度，有的只能90度。

接近开关比较简单，只是单独的一个传感器。

有些光电开关的外形与接近开关一致，但有些则完全不同，需要有发射和接收两部分组成。

二、检测距离

限位开关需要与检测物质直接接触。

接近开关较近，一般检测范围一般是3-20mm，取决与传感器，接近开关的检测距离很大程度上与检测头的直径有关，即检测距离越大，需要的直径越大。

光电开关的检测距离一般很长，有些甚至可以达到几米。这是一个明显优于接近开关的特点，但光电开关的原理与光有关，那么它就有一个明显的缺陷，那就是容易受到水汽灰尘等影响，一旦水汽灰尘将检测路线遮挡，传感器就会失灵，而接近开关检测金属就没有这个问题。

三、功能和应用场合

1、限位开关为机械开关，试用于不是很使用频率不是很频繁场合，除此之外，有些机械开关可以做成全金属，就可以工作在高温场合，这是其他传感器做不到的。

2、接近开关寿命较长，适用于“通过信号”。气缸上的位置检测一般都是接近开关。但因接近开关内部也有电路，因此不能应用在强磁干扰的地方。电工考证培训  东莞PLC编程培训

3、光电开关应用最为广泛，只需要有物体遮挡光源即可触发，因此不能应用在灰尘较大的地方和强磁干扰的地方。

以上就是限位开关、光电开关和接近开关的应用与区别，怎么样，您分清楚了吗？想要了解学习更多电工，电气自动化知识，想要拿高工资，想要提升自己，大朗智通培训学校欢迎你！电工考证培训  东莞PLC编程培训！
