怎样用CAD绘制漂亮电气图?

大家好！我是plc编程专业培训教育机构智通课程顾问王老师，今天给大家分享：怎样用CAD绘制漂亮电气图? 东莞电气自动化培训

东莞电气自动化培训  用AutoCAD（以简称CAD）绘制电气图大家都会，但要想把图绘制的漂亮，你需要看看下面的方法。

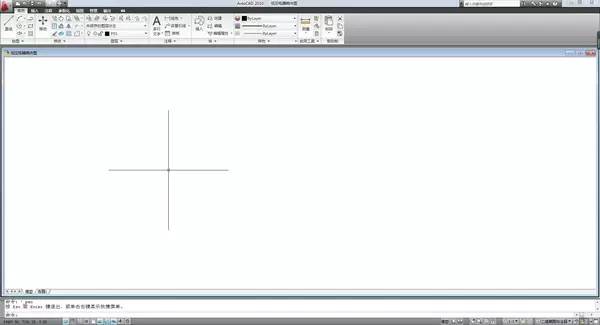

（1）关于CAD的底色、线条、栅格和捕捉功能   东莞电气自动化培训



底色采用白色。



线条采用多段线，线宽设为0.25。知道为什么？ISO在制图标准中规定，所有的图符都必须是2.5的倍数。这里的倍数可以是整数，也可以是小数，例如0.5、0.2、0.1等等。所以我绘图时将多段线的线宽设为0.25。



栅格设置为1.25。因为所有的图块都必须是2.5的倍数，因此将栅格定义为2.5的一半。



捕捉功能关闭。



（2）关于图块    东莞电气自动化培训



这是最关键的一招。



我们先来看看继电器常开接点的图块，如下：

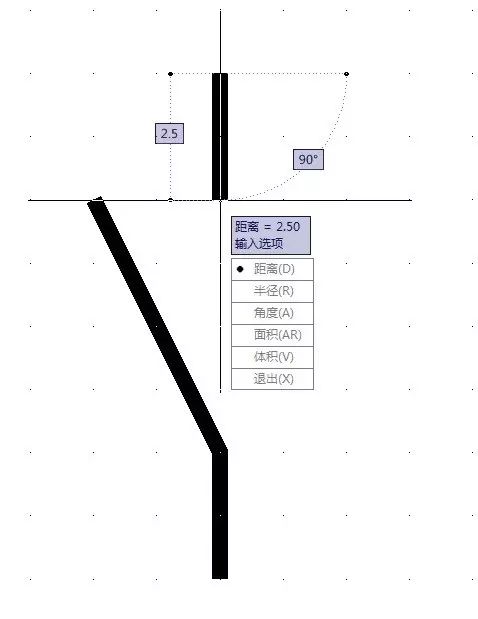

注意看，它上部的垂直线高度是2.5，中间斜线部分的高度是5，下部的垂直线的高度是2.5，图块的宽度也是2.5。线宽当然就是0.25。



图块只能靠自己去建立。图绘制的越多，图块库也就越多。



图块多了，名称繁复。可以修改CAD的菜单，增加专门用于按名称调取和插入图块的自创菜单，这样就方便多了。



（3）用图块绘图    东莞电气自动化培训

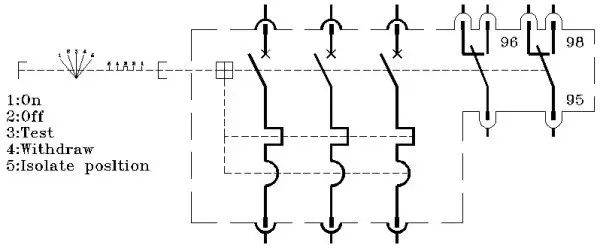

下图是组合图块，是低压断路器的组合图：







注意哦，在绘制组合图时，务必时时刻刻注意到所有的间距都是2.5的倍数。这是关键！否则点和线就不能对齐，出现错位。

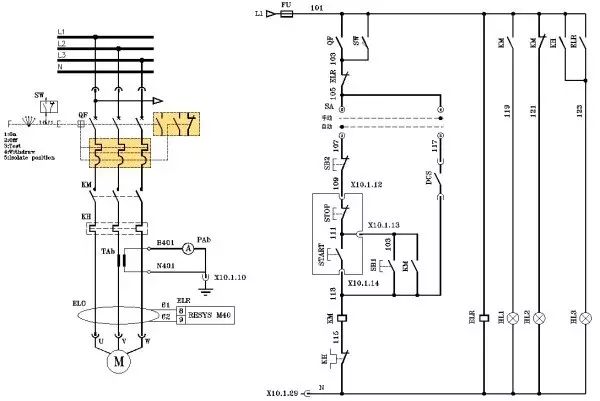

我用图块和组合图块构成一张电动机直接起动的控制原理图，如下：

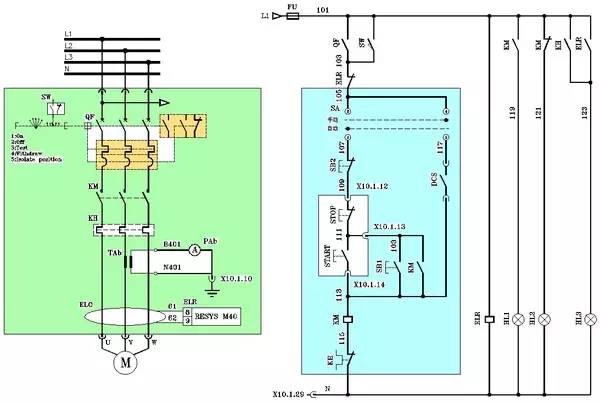

这张图没有什么特色，我们把它适当地加上框，然后突出一下，如下：

感觉不一样了把？我们可以用它来做某种强调说明。



注意：颜色以淡淡的青色和绿色为主，显得十分高雅。这是我从施耐德学来的。施耐德公司做的文档，给人的视觉效果特别好，我发现他们就喜欢用淡色的颜色来填空说明。



我们再看下图：

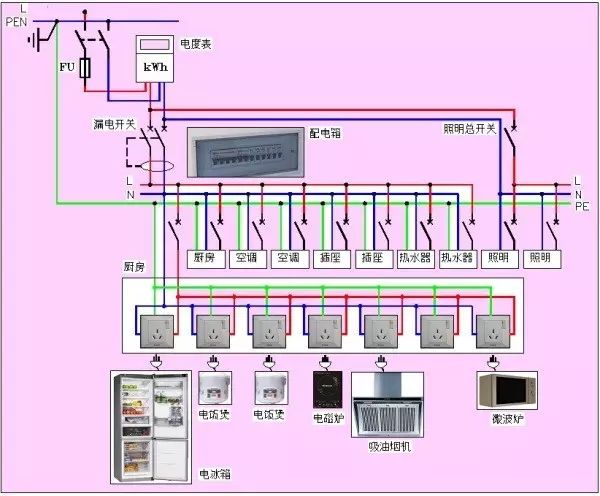

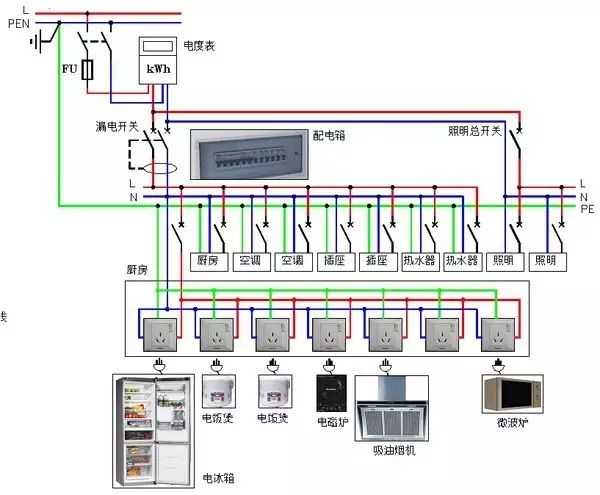

这是居家配电系统图。我们也把它框起来，看看效果：

有点温馨的效果。不过，颜色似乎深了一点，淡些会更好。



总之，绘图一定要美观，这样才能取得吸睛的效果。东莞电气自动化培训

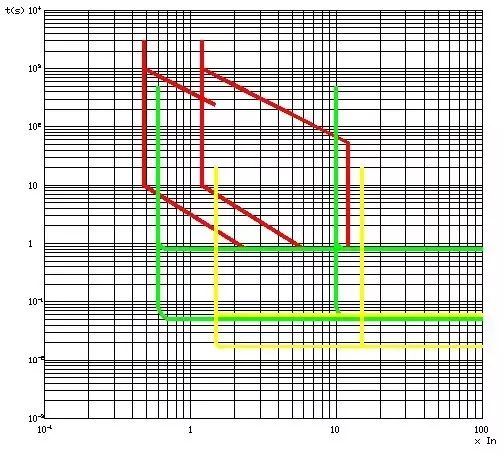

这是我图库中预先保存的断路器时间电流特性曲线坐标图的图块，一旦需要，立即调出，然后用属性块自动绘上保护参数曲线。下图中已经绘上了断路器LSI保护参数特性曲线：

如果让属性块直接写上文字，则断路器脱扣器的时间电流特性曲线就能立马得到。事实上，我绘制此图用的时间是1分半钟。

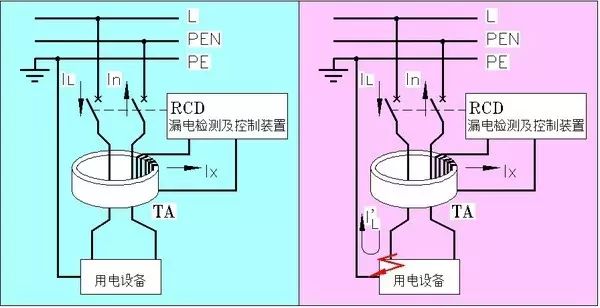

下图是我用来说明RCD工作原理的

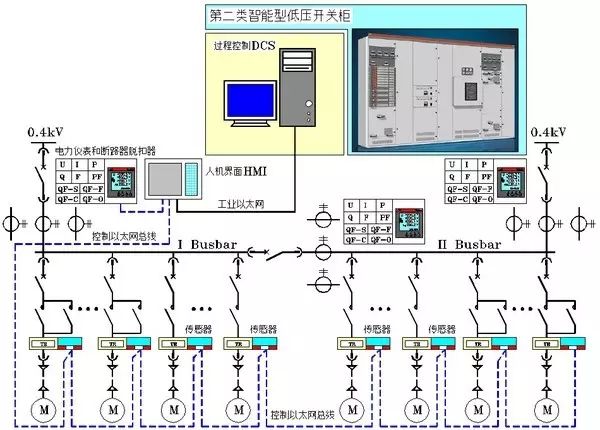

最后，给大家看看我的书稿中用于说明智能型开关柜的图：

用CAD绘图，其实是一种技术。CAD越熟悉，给自己提供的方便也越多。
