一．plc编程入门 PLC输出有三种类型：
FX3U-32MR(继电器输出型）
FX3U-32MT(晶体管输出型）
FX3U-32MS(晶闸管输出型）
其中FX3U-32MT晶体管输出型又分为FX3U-32MT/ES(晶体管漏型输出）和FX3U-32MT/ESS(晶体管源型输出）
二．plc编程入门晶体管漏型输出和晶体管源型输出接线图对比

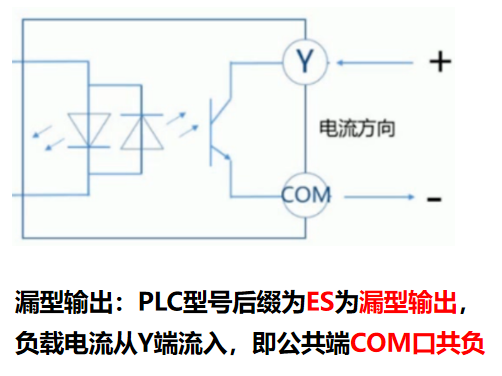

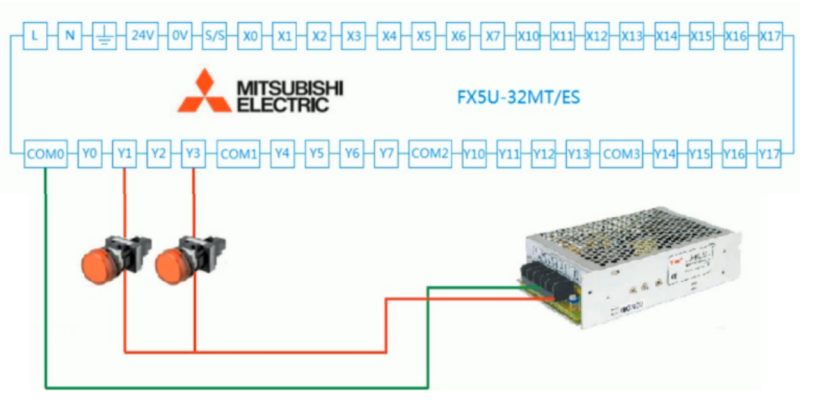

PLC漏型输出接线举例

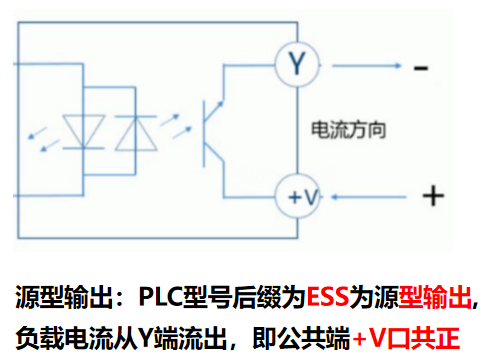

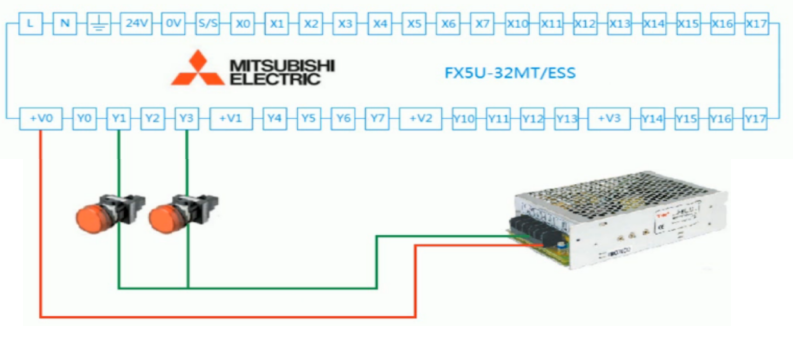

PLC源型输出接线举例

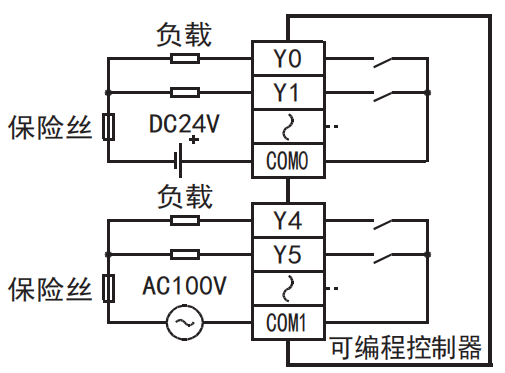

继电器输出接线
可以以各公共端为单位，驱动不同的回路电压系统 （例如AC100V、DC24V等）的负载。

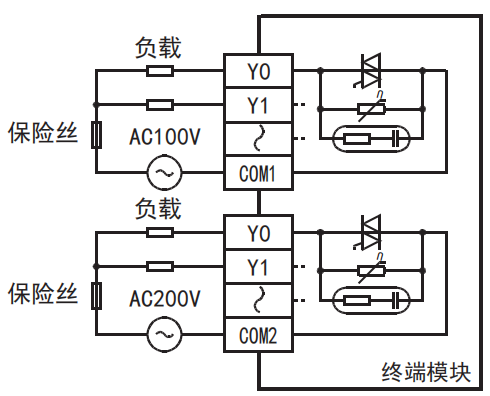

可控硅输出接线
可以以各公共端为单位，驱动不同的回路电压系统(例: AC100V、AC200V等)的负载。
