一．plc编程入门 PLC控制系统中，虽然接线工作占的比例较小，但它是编程设计的基础，只有接线正确后，才能顺利的进行编程工作。而要确保接线的正确性，就必须对PLC内部的输入输出电路有一个清晰的定位，下面主要介绍一下这两种输入和PLC输入电路的连接。
二．plc编程入门 NPN是指当有信号触发时，信号输出线OUT和GND连接，相当于OUT输出低电平。
PNP是指当有信号触发时，信号输出线OUT和VCC连接，相当于OUT输出高电平的电源线。接线口诀是：棕正，蓝负，黑反馈，也就是不管是NPN型还是PNP型传感器，棕色线接24V，蓝色线接0V，黑色线接PLC输入端X;最重要的是外接传感器是NPN型还是PNP型决定PLC输入公共端S/S是接24V还是接0V.

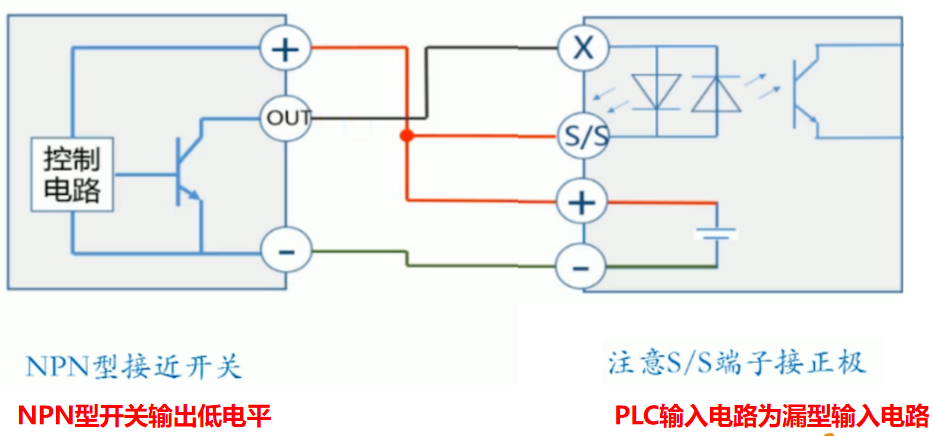

如下图所示，NPN传感器只能接入漏型输入电路中，PLC S/S公共端接+

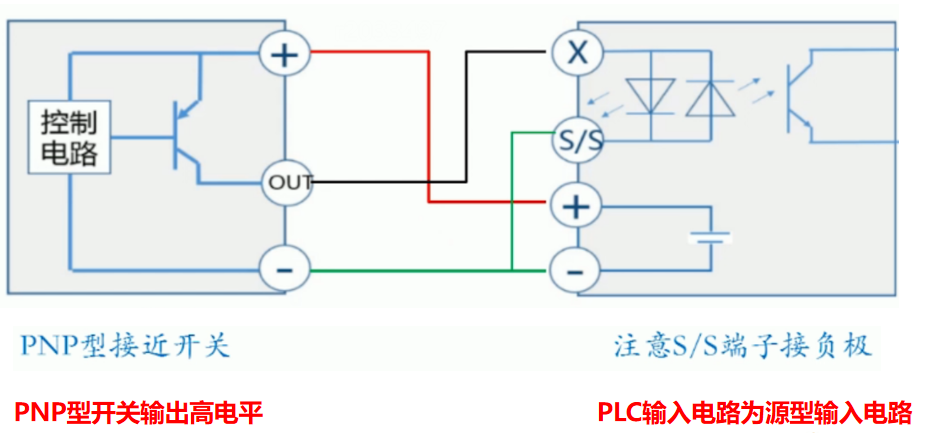

如下图所示，PNP传感器只能接入源型输入电路中，PLC S/S公共端接-
plc编程入门 如下图所示，PNP传感器接入PLC的接线方法，由PLC提供电源

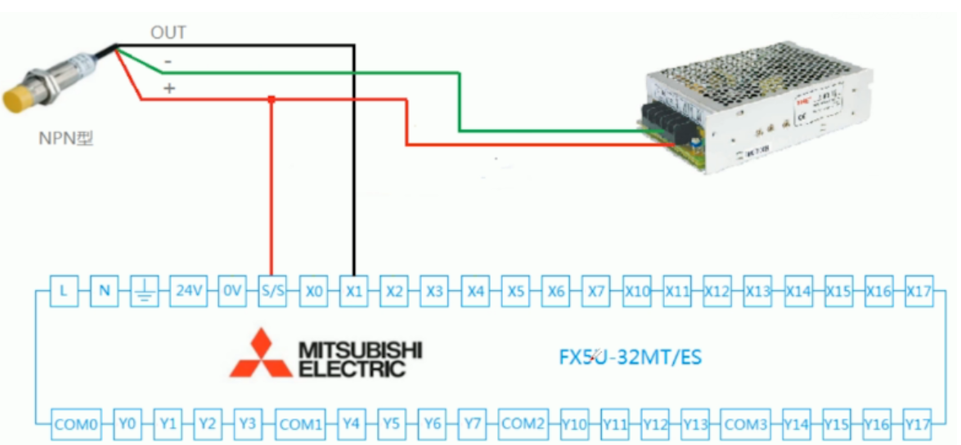

plc编程入门 如下图所示，NPN传感器接入PLC的接线方法，由外部电源供电
