一：常见电气元件：

1.开关电源

2.指示灯

3.按钮开关

4.继电器

5.传感器

6.电磁阀

7.气缸

二：常见电气简介：

   1）.开关电源：如下图示，主要提供5V到36V可调低压电源，根据需求，一般调至24V给自动化设备供电及信号输入输出，引入220V,输出可调低压；

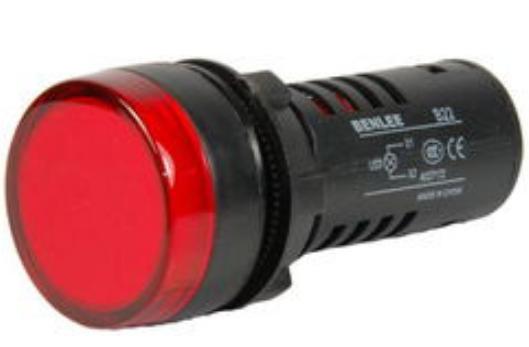

   2）.指示灯（HL)：如下图示，自动化常用24V指示灯，两个端子，无正负极之分；PLC编程培训







    3）.按钮开关(SB)：如下图示，自动化常用按钮开关，一般有一组常开（NO),一组常闭（NC）两组触点，无正负极之分，有自锁，点动两类，点动居多；

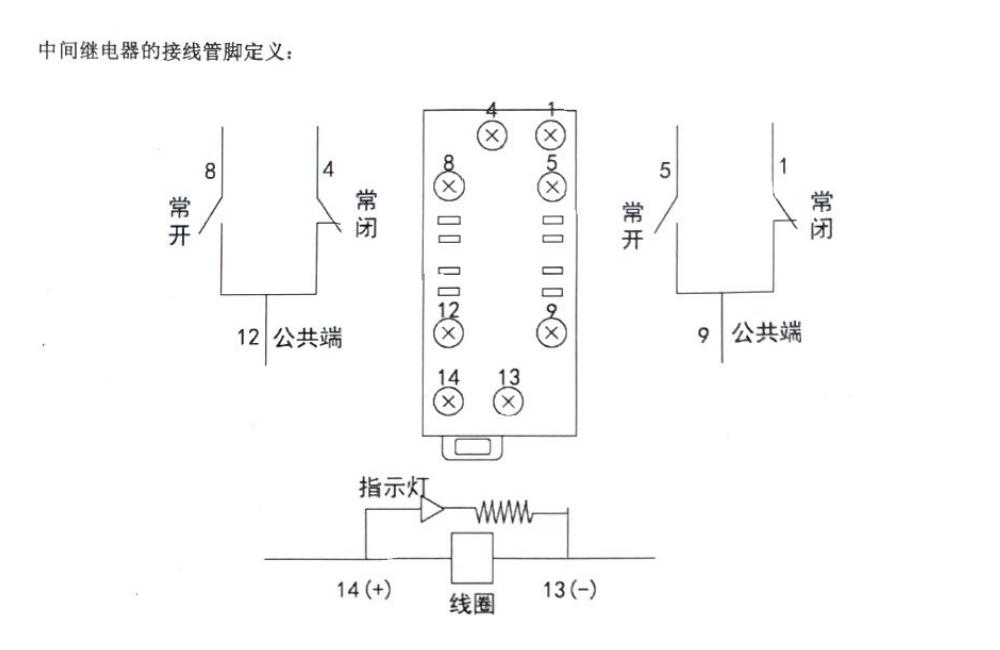

  4）.继电器（KA)：如下图示，





         线     圈：14脚接24V,13脚接0V;

      公 共 端：9脚，12脚；

      两组常开：9脚对应5脚，12脚对应8脚；

      两组常闭：9脚对应1脚，12脚对应4脚；

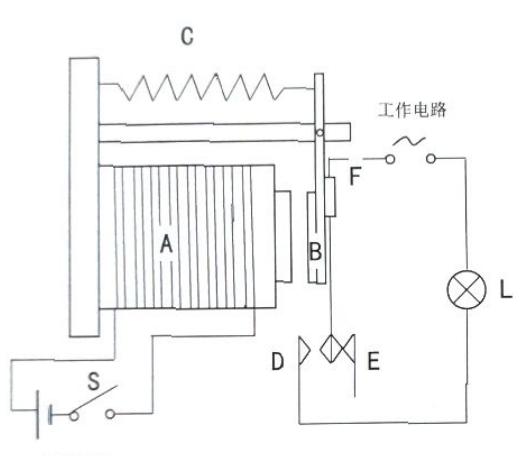

      原    理       动作原理：继电器线圈得电，常开触点变常闭，常闭触点变常开，线圈失电，常开触点恢复常开，常闭触点恢复常闭；

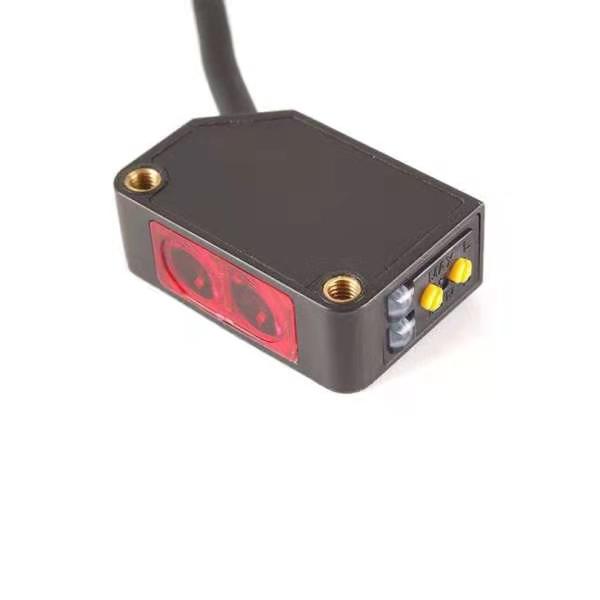

     5）.传感器：如下图示，









（1）传感器根据不同应用场合及原理可分为：

                    接近开关，光电开关，磁环开关，液位开关，行程开关，压力传感器，光栅开关等等

（2）传感器按电平高低可分为：

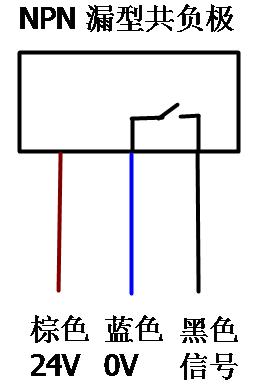

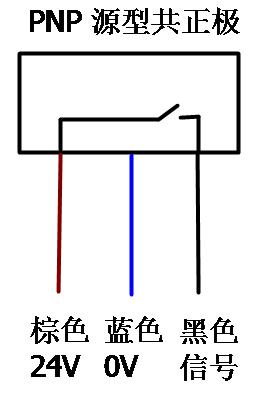

                                                                  高电平（PNP)                                      低电平（NPN)



（3）传感器按接线可分为：

二线：棕色接24V,蓝色接信号线；

三线：棕色接24V,蓝色接0V,黑色接信号线

四线：棕色接24V,蓝色接0V,黑，白两色对应常开，常闭，只能选其一；

五线：在四线基础上多出一根灰色或粉色，一般认为接地，不常见；

 注意：以上三线使用居多；工业机器人编程培训

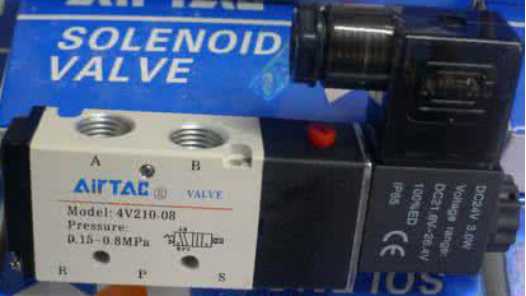

6）电磁阀（YA):如下图示，常见以下二位五通电磁阀











（1）电路接线：一根接信号线，另一根根据信号线输出信号类型接24V或0V;



（2）气路原理：P为公共端，R,S为排气阀（消音阀），常态下，P/A常开，P/B常闭，线圈得电，P/A变常闭，P/B变常开，线圈失电，，P/A恢复                    常开，P/B恢复常闭  PLC编程培训

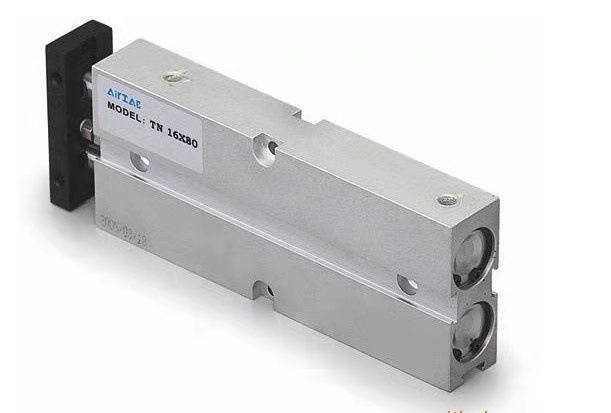

7）气缸:如下图示，气缸种类繁多，手指气缸，旋转气缸，无杆气缸等等；气缸需要电磁阀配合使用，实气缸伸缩运动

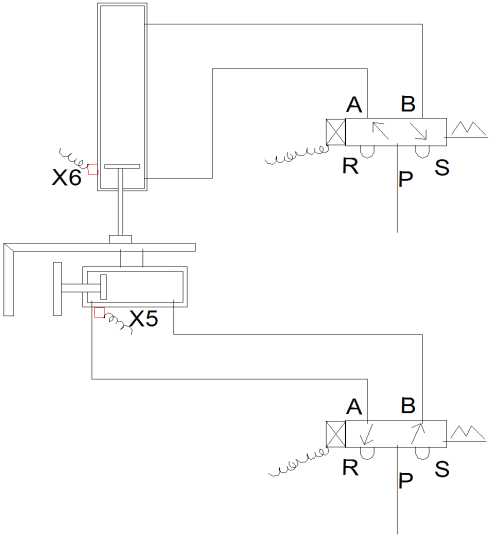

                                                                                                                             气动原理图
