作为PLC的初学者,三菱PLC无疑是比较容易上手的一款PLC。那么对初学者来讲,流水灯编程是我们学习过程中比较常见的一类练习题,它可以开发锻炼我们的逻辑思维能力,为我们后续的学习奠定一定的思维逻辑基础。下面我们就流水灯的N种编程方法来共同了解三菱PLC的强大功能。


例:8盏流水灯每隔1S交替输出,循环一周停下。


解析:首先看到控制要求,我们首先考虑分配I/O;有1S的时间,所以一定会用到定时器T,那么对于定时器T而言,它有常见的三种用法,延时断开,延时接通,循环定时。延时断开与延时接通就是说定时器当前值等于设定值时,常开触点变常闭,常闭触点变常开,复位后恢复原状,循环定时通过定时器自身的常闭触点的通断来实现。

然后考虑选择编程方法,最常用的有启保停,置为复位,触点比较,步进阶梯,SFC,这些方法编程起来相对逻辑比较简单清晰,但是程序步骤比较多。

    接下来我们就看看这几种方法所编写出来的程序

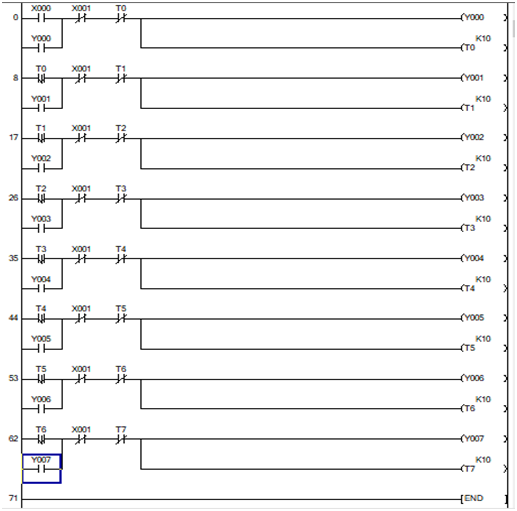

一.启保停利用定时器,断开上一盏灯,同时接通下一盏灯,实现81S交替

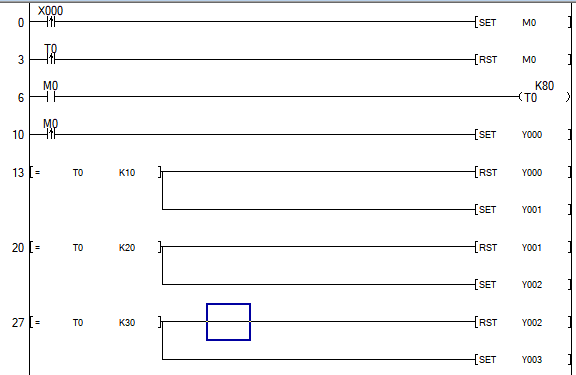

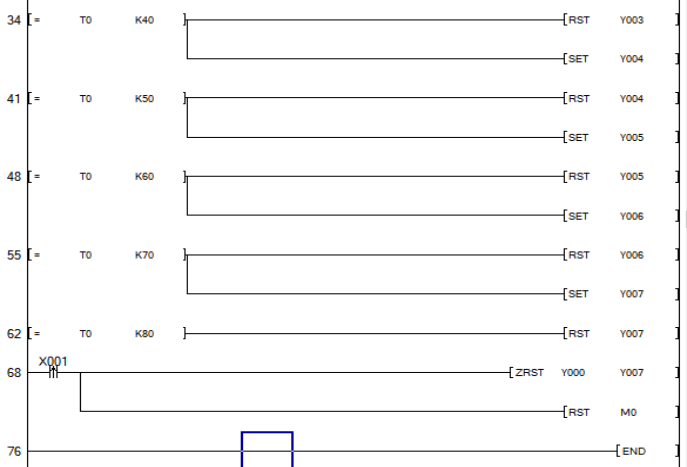

二.置为复位在触点比较的基础上,利用置为(SET),复位(RST)两条指令实现流水灯的置1,置0,从而实现流水灯的交替输出

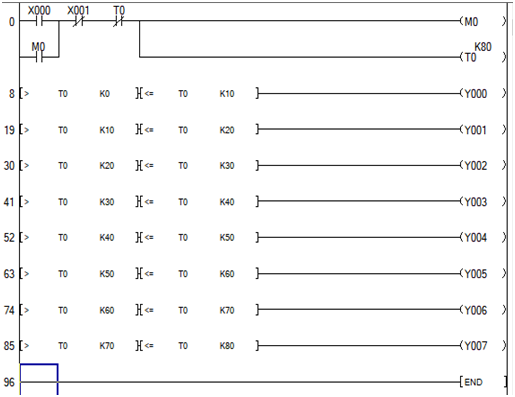

三.触点比较 利用定时器的每个时间节点实现灯的通断,如路灯的亮灭

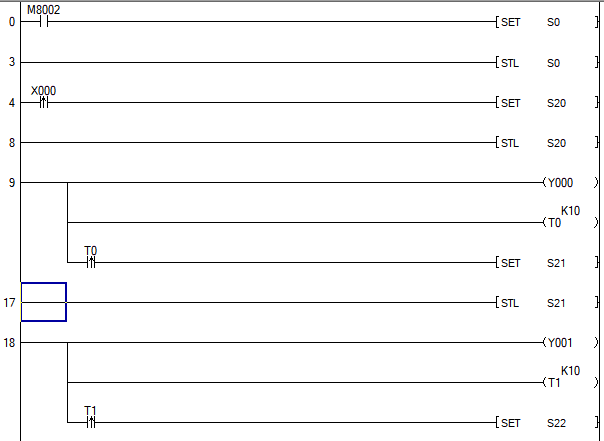

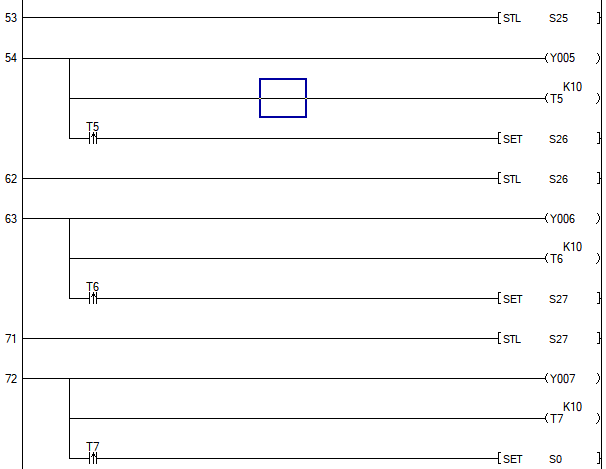

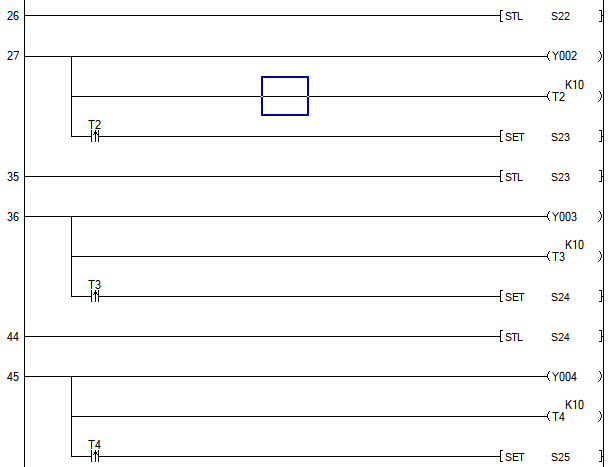

.   步进阶梯常用于流水线,机械手的编程,步进阶梯顾名思义,一步一个阶梯,一步一个状态,逻辑简单,编程较麻烦,但很实用,可借助状态转移图,与SFC编写思路相同,故二者可视为一种编程方法。

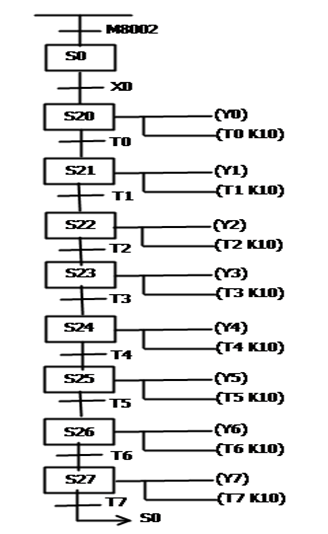

五.SFC  三菱的另一种编程语言,逻辑简单明了,编程过程较麻烦,但便于调试改进,方便后续工作,借助状态转移图编程,与步进阶梯编程思路相同,故二者可视为一种方法。


以上5种编程方法是三菱PLC的基础内容,如果您已经可以运用,那么恭喜你,你已经向自动化行业,向高工资迈出了一大步,也为后续的学习打下了良好的基础。

     为了进一步扩宽我们的脑回路,锻炼我们的脑逻辑,接下来两种编程方法就有些许烧脑了。

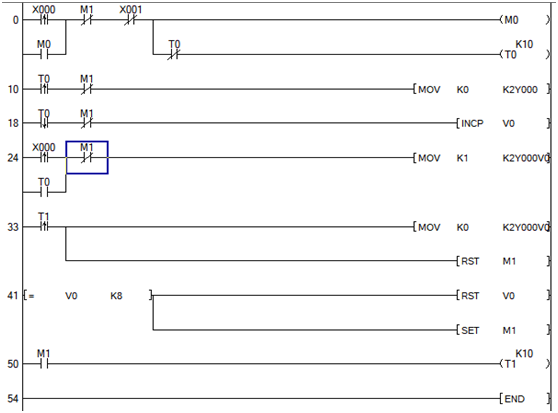

六.变址  利用定时器T1S循环定时,使用变址寄存器,通过改变Y的地址以及MOV传送指令进行的10进制转2进制的运算方法,将对应的进制数传入位组合元件中从而实现8盏灯的交替点亮。

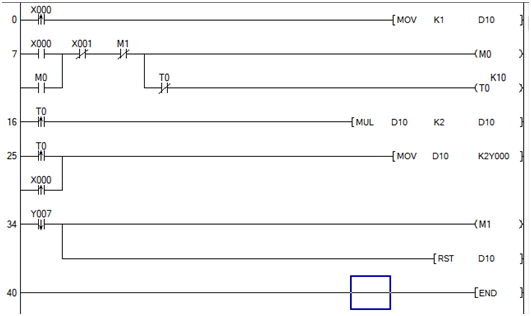

七.乘法  利用T定时器1S循环定时,累计乘法所得十进制数,分别通过MOV传送指令传入位组合元件中,实现8灯的交替输出。


怎么样,上边两种方法是不是再次激发了你学习的欲望?是不是引发了你的头脑风暴?没事,慢慢来,还有,接下来我们利用功能指令里边的几条循环移位指令编写程序,你准备好了吗?

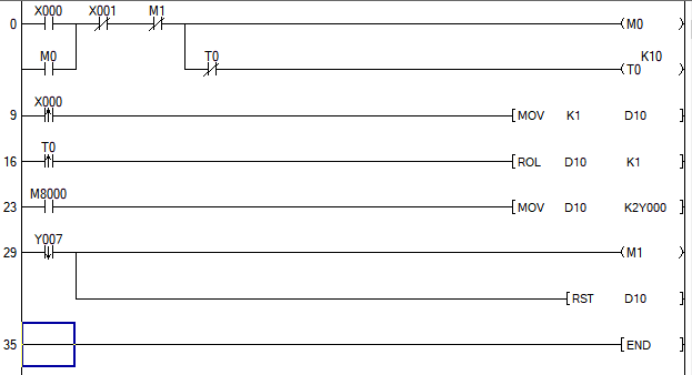

八.循环左移  利用T定时器1S循环定时,通过循环左移指令ROL,实现寄存器D1016个位的循环移动,从而间接驱动位组合元件K2Y08盏灯的循环移位,即交替输出。

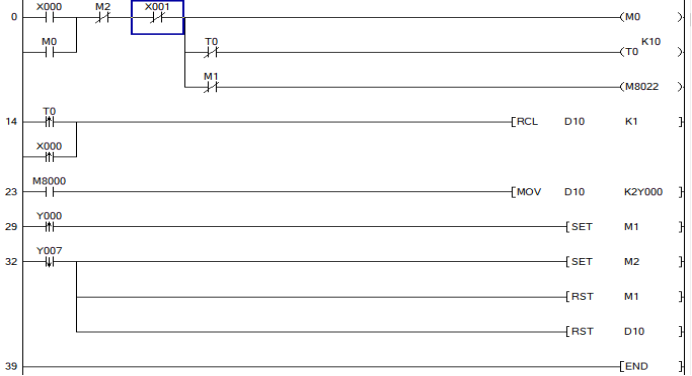

九.带进位的循环左移  利用T定时器1S循环定时,通过带进位的循环左移指令RCL,实现寄存器D1016个位以及特殊继电器M802217个位的循环移动,从而间接驱动位组合元件K2Y08盏灯的循环移位,即交替输出。

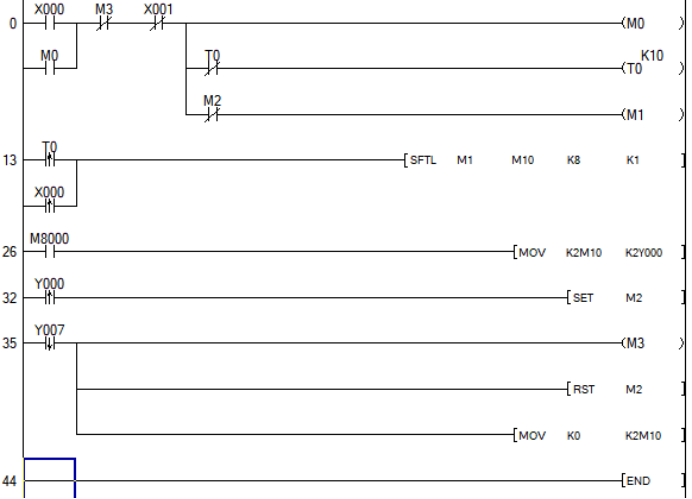

十.位左移  利用T定时器1S循环定时,通过位左移指令SFTL,实现M1M10-M17之间的移位传输,从而间接驱动位组合元件K2Y08盏灯的循环移位,即交替输出。

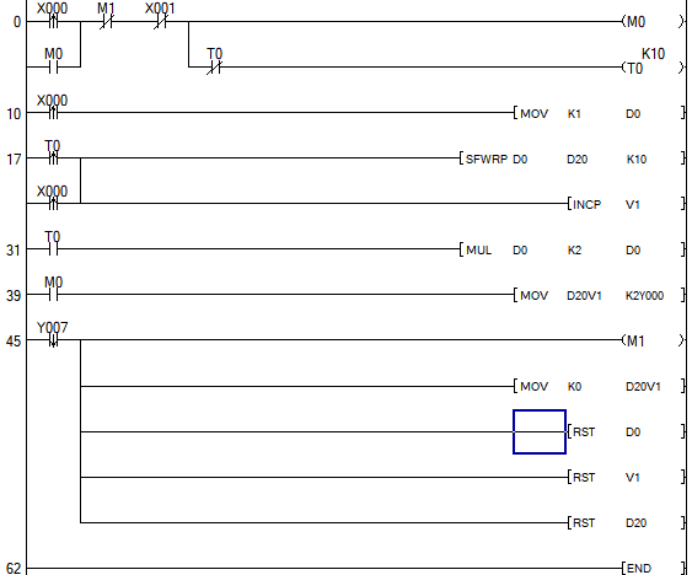

十一.移位写入  利用T定时器1S循环定时,通过移位写入指令SFWR以及变址寄存器,乘法指令,实现寄存器D0D21-D28之间的移位写入,从而间接驱动位组合元件K2Y08盏灯的循环移位,即交替输出。


   以上我们用了11种方法编写出了8盏灯每隔1S交替输出,可见PLC的逻辑控制能力有多么的强大,当然编程方法有很多种,但是最重要的是要有编程的思路。如果你有其他更好的编程思路可以分享给大家,如果你想要了解更多PLC知识请联系我们!



以上案例通过视频观看更加直接明了,因时间关系有加速处理;
