小车车库自动门控制系统PLC程序讲解

大家好！我是PLC培训专业培训教育机构智通课程顾问王老师，今天给大家分享：小车车库自动门控制系统PLC程序讲解    电工考证培训  东莞PLC编程培训

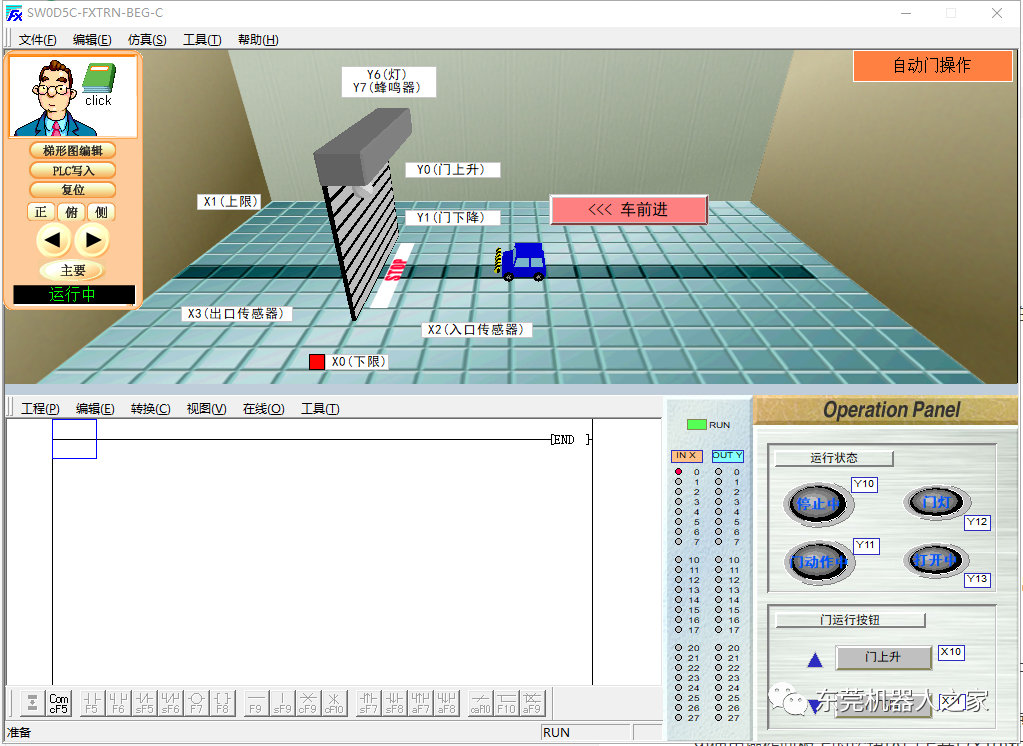

控制对象：

控制一扇在检测到汽车之后可以打开或关闭的自动门。电工考证培训  东莞PLC编程培训

控制规格：

此单元中执行以下动作。

请学习必需的控制细节并编程和验证动作。

1).当汽车开到门的前面时,自动门打开。

2).当汽车经过门以后,自动门关闭。

3).在上限(X1)为ON时,门不再打开。

4).在下限(X0)为ON时,门不再关闭。



5).当汽车还处于检测范围入口传感器(X2)和出口传感器(X3)中的时候, 门将不再关闭。

6).蜂鸣器(Y7)在自动门动作时拉响。电工考证培训  东莞PLC编程培训

7).当汽车还处于检测范围入口传感器(X2)和出口传感器(X3)中的时候,灯(Y6)点亮。

8).根据门的动作4个操作面板上的指示灯或点亮或熄灭。

9).使用操作面板上的按钮[门上升] (X10)和[门下降] (X11)的话可以手动操作门的开关。

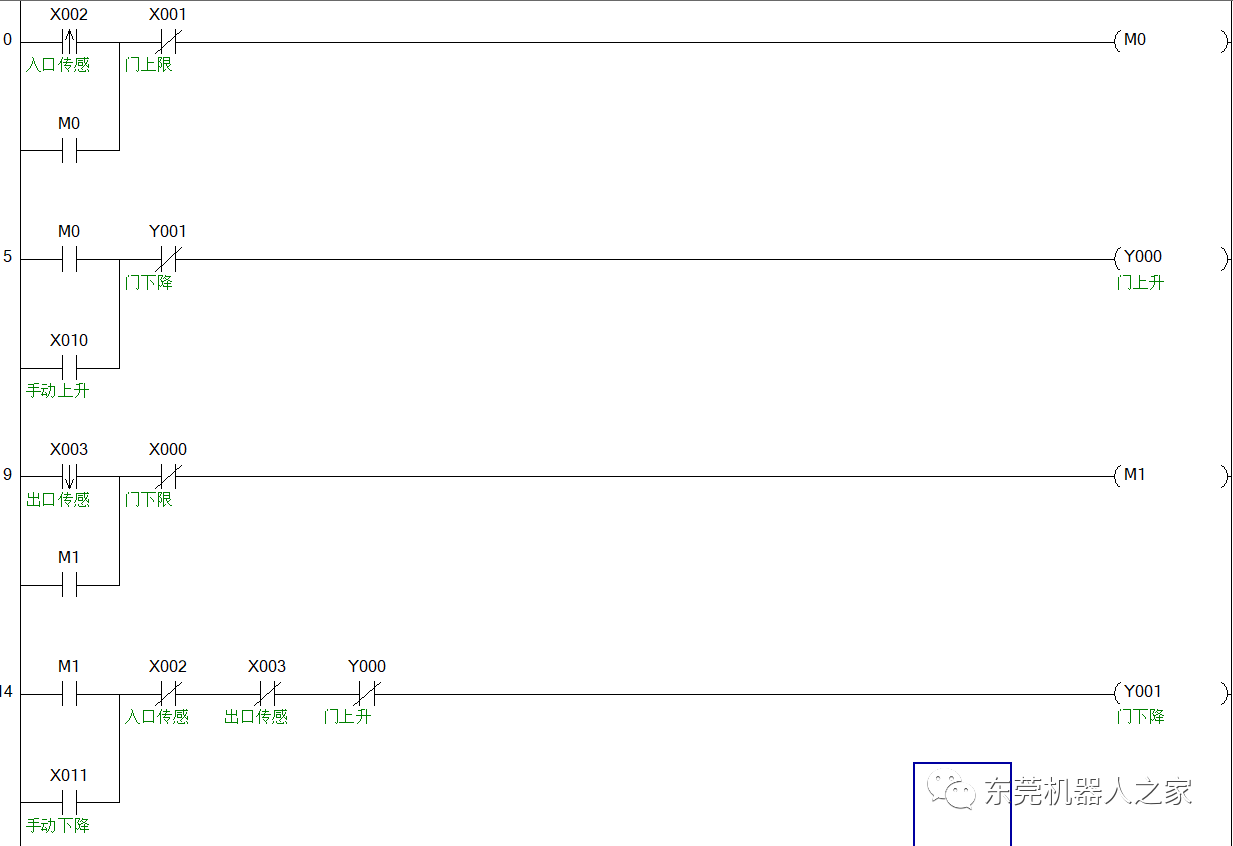

程序要点如下:

1.按下[-车前进]按钮移动汽车到自动门处。

结果>>当入口传感器(X2)检测到汽车,自动门打开。

2.警报器

结果>>在自动门动作时警报器拉响。

当自动门停止时警报器不会拉响。

如果您的计算机没有装备声卡,可以通过输出Y7看出ON/OFF状态。)

3.门上的指示灯

结果>>当汽车在检测范围入口传感器(X2)和出口传感器(X3)之间,黄灯点亮。

4.按下[车前进] 按钮汽车通过



结果>>当出口传感器(X3)变为OFF,门开始关闭。

5.操作面板的手动操作

结果>>只要按下[▲门上升] (X10)和[门下降](X11)按钮就可以手动打开或关闭自动门。

但是,在汽车经过检测范围内时,门不可以关闭。电工考证培训  东莞PLC编程培训

6.操作面板上的指示灯

结果>>根据门和汽车的动作,各指示灯点亮或者熄灭。

点击远程控制上的【复位】按钮可以初始化屏幕以便重复执行操作。

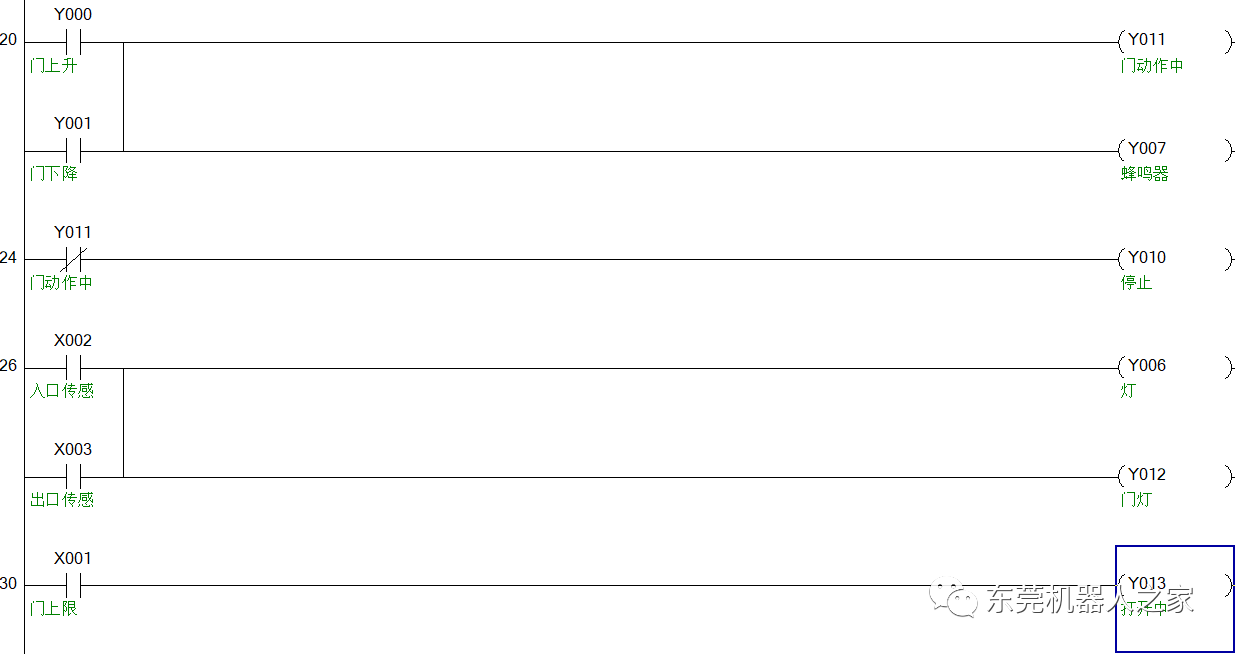

IO点数分析如下 ：

输入点

X000 门下限

X001 门上限

X002 入口传感器

X003 出口传感器

X010 手动上升按钮

X011 手动下降按钮

输出点

Y000 门上升

Y001 门下降

Y006 灯

Y007 蜂鸣器

Y010 停止

Y011 门动作中

Y012 门灯

Y013 打开中

辅助继电器M

M0           门上升过渡

M1           门下降过渡
