东莞PLC编程培训 6招学会判断三菱PLC故障

来源:来源于网络,侵删 时间:2020-05-26 14:26:23 浏览次数:

东莞PLC编程培训 6招学会判断三菱PLC故障





大家好!我是电工培训考证专业培训教育机构智通课程顾问王老师,今天给大家分享:6招学会判断三菱PLC故障!东莞PLC编程培训

东莞PLC编程培训



      PLC是一个工业小电脑,它出问题,首先要排除是PLC本体问题还是外围问题,如果是PLC本体出现问题,往往ERR灯会亮起来,或者是红灯闪亮,正常状态一般是RUN运行绿灯亮,如果是本体发生这类问题,能成功修复的概率是不高的。

    相信大家都知道,各种品牌PLC都具有诊断功用,当PLC报错时,我们应该充分利用软件中的诊断功来查找问题和原因。比如当发现PLC上的错误指示灯ERROR灯出现闪烁或常亮的情况,就可以打开软件的诊断菜单,查看是什么错误,里面有错误发生的原因,及解决的办法,这也是非常方便的。



     东莞PLC编程培训以三菱PLC为例;一般情况下,当发生错误时,8009、8060~8068其中之一的值被写入特殊数据寄存器D8004中,假定这个写入D8004中内容是8064,则经过查看D8064的内容便可知道错误代码。与错误代码相对应的错误内容可以查看PLC手册的错误代码表,这样也可以查出出现错误的原因。

当然了,一般来说,当PLC出现异常时,我们首先要查看电源电压是否正常,I/O端子的螺丝和接插件是否松动,以及有无其他异常。然后再根据PLC上的各种LED的指示灯状况,以查看PLC本身和外部有无异常,按这样的方法来进行排查。

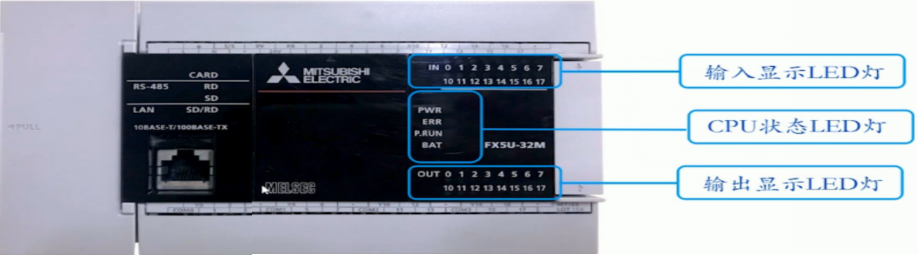

    东莞PLC编程培训下面我们将以三菱FX系列PLC为例,以经验法来说明根据LED指示灯状况以确定PLC的出错原因。

     东莞PLC编程培训




1. 电源指示([POWER] LED灯亮)

当向三菱PLC供电时,PLC上的“POWER” 指示灯会点亮,假如PLC电源通电后,“POWER” 指示灯不亮,就要确认一下电源的接线。另外如果同一电源有传感器等时,就要确认有无出现负载短路或过电流的情况。

PLC通上电源后,此指示灯不亮,此时,请将"24+"端子之配线拔出,若指示灯正常亮起,表示DC负载过大,此种情况下,请不要使用"24+"端子之DC电源,请另行准备DC24V开关电源。

如果不是上述原因,则可能是PLC内混入导电性异物或其它反常状况,使根本单元内的保险丝熔断,可经过替换保险丝来解决。



2.错误指示EPROR灯亮

如果是因为三菱PLC内部混入导电性异物或受外部反常噪音的影响,导致CPU失控或运算周期超过200ms,则出现WDT错误,EPROR灯亮,PLC处于STOP,全部输出都变为OFF。

此时可以进行断电复位,若PLC恢复正常,请查看一下有无反常噪音发作源和导电性异物混入的状况。另外,请查看PLC的接地是否符合要求。

如果EPROR灯仍然保持灯亮状况时,要确认一下程序运算周期是否过长(监视D8012可知最大扫描时间)。进行多方面检查之后,EPROR灯亮状况仍不能解除,应考虑是PLC内部硬件故障,请与三菱售后联络。



3.错误指示EPROR灯闪烁

当程序语法错误(如忘记设置定时器或计数器的常数等),也有可能是参数设定出错,或有反常噪音、导电性异物混入等原因此引起程序内存的内容改变时,EPROR灯会闪烁。

在这种状况下,应查看程序是否有错,以及查看有无导电性异物混入和高强度噪音源。



4.电池指示BATT LED灯亮

当这个[BATT LED]灯亮红色时,表PLC内的锂电池寿命己经快结束了(约剩一个月),此时请尽快更换新的锂电池,以免PLC内的程式(当使用RAM时) 自动消失。

假若更换新的锂电池之后,此LED灯仍然亮着,那很可 能此部PLC的CPU 板己经故障,请与三菱售后联络。



5. 输入指示灯

 不管输入单元的LED灯亮还是灭,注意查看输入信号开关是否确实在ON或OFF状况。假如使用的是光传感器等输入元器件,因为发光/受光部位粘有尘垢等,引起灵敏度改变,有可能不能变成ON状态。

此外,在比三菱FX2N系列PLC运算周期短的时间内,也有可能不能接收到ON和OFF的输入。另外,再看是否在输入端子上外加了不同的电压,如果是的话会损坏输入回路。



6. 输出指示灯

不管输出单元的LED灯亮还是灭,假如负载不能进行ON或OFF时,主要是因为过载、负载短路或容量性负载的冲击电流等,引起继电器输出接点粘合,或接点接触面欠好导致接触不良。



以上就是三菱PLC的故障诊断方法,你是否有遇到过这种情况,却不知道如何判断呢?这下知道了吧,大家可以通过以上几种方法进行排查,东莞PLC编程培训
